Zahnräder im 3D-Druck: Material, Konstruktion und Grenzen

Ein gebrochenes Kunststoffzahnrad legt oft ein ganzes Gerät lahm – die Küchenmaschine, den Rollladenantrieb, das Modellfahrzeug. Viele solcher Räder lassen sich nachdrucken. Damit das Ersatzrad läuft und hält, kommt es auf Material, Ausrichtung und ein paar Konstruktionsdetails an.

Zahnrad hochladen

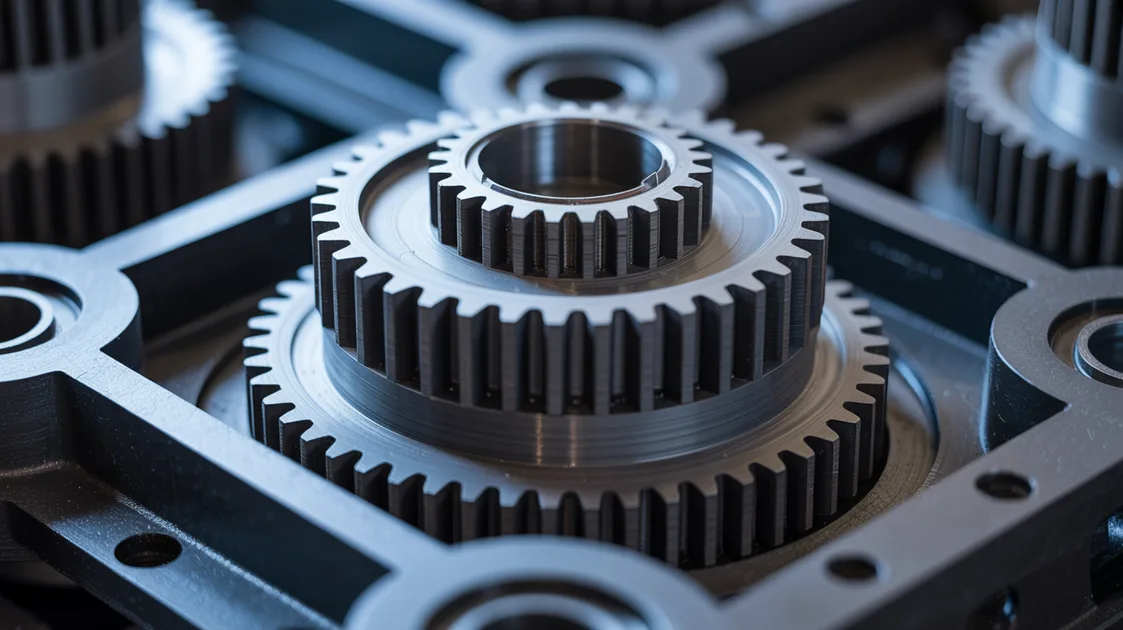

Zahnräder 3D-Druck

Das passende Material

Für die meisten technischen Zahnräder empfehlen wir PA-CF, carbonfaserverstärktes Nylon (0,55 €/cm³). Polyamid hat gute Gleiteigenschaften, die Carbonfasern machen das Rad steif und formstabil, auch bei Wärme aus dem Getriebe. Ungefülltes Nylon drucken wir nicht selbst; falls Ihr Rad genau das braucht, fragen wir auf Anfrage bei Partnerbetrieben nach. PA-CF ist allerdings weniger zäh als reines Nylon: Bei Rädern, die harte Stöße abbekommen – etwa durch Blockieren oder ruckartiges Anlaufen –, kann ein Zahn eher abbrechen. Dort sind PC (0,30 €/cm³), das zäheste Material in unserem Sortiment, oder PETG (0,14 €/cm³) die bessere Wahl. PETG eignet sich außerdem gut für Prototypen und gering belastete Räder. PLA ist für laufende Getriebe ungeeignet, weil es durch Reibungswärme weich werden kann.

Richtig ausrichten

Stirnräder drucken wir liegend, also mit der Achse senkrecht. Dann liegt das Zahnprofil vollständig in der Schichtebene: Die Flanken werden sauber, und die Zähne werden beim Abwälzen entlang der Bahnen belastet, nicht quer zu den Schichten. Bei Kegel- und Schneckenrädern ist ein Kompromiss nötig; hier richten wir das Rad so aus, dass die meistbelasteten Flanken möglichst gut liegen.

Datei hochladen und Preis sofort sehen

STL, OBJ, 3MF oder STEP bis 100 MB. Ohne Anmeldung, ohne Wartezeit auf ein Angebot.

Konstruktionstipps

Größere Zähne sind robuster: Ab Modul 1 werden Zahnräder im FDM-Druck zuverlässig, Modul 0,5 ist mit feiner Düse möglich, aber empfindlicher. Sehen Sie etwas Flankenspiel vor, etwa durch einen minimal vergrößerten Achsabstand, sonst klemmen die Räder bei der typischen Maßabweichung von etwa ±0,2 mm. Die Bohrung für die Welle fällt prozessbedingt etwas eng aus; bei Presspassungen ist das gewollt, sonst kann sie nachgerieben werden. Für die Drehmomentübertragung sind eine D-Abflachung, eine Passfedernut oder eine Madenschraube mit eingelegter Mutter zuverlässiger als reiner Kraftschluss. Für belastete Räder empfehlen wir hohe Füllung, damit die Zähne massiv sind.

Zahnrad ohne Datei nachbauen

Bei einem Stirnrad mit Normverzahnung lässt sich das Modul meist aus zwei Werten bestimmen: Zähnezahl und Kopfkreisdurchmesser. Das Modul ist dann der Kopfkreisdurchmesser geteilt durch die Zähnezahl plus zwei. Messen Sie außerdem Breite, Bohrung und gegebenenfalls Nabe. Bei verschlissenen oder gebrochenen Rädern hilft das Gegenrad. Mit diesen Angaben konstruieren wir das Rad nach; Sie erhalten das Modell vor dem Druck zur Freigabe.

Wo gedruckte Zahnräder an Grenzen kommen

Hohe Drehmomente, hohe Drehzahlen über lange Zeit und Dauerbetrieb unter Last sind keine Domäne gedruckter Räder. Auch die Paarung spielt eine Rolle: Ein Kunststoffrad gegen ein Metallritzel verschleißt schneller als zwei Kunststoffräder miteinander. Bei Carbonfasermaterial kann ein weiches Gegenrad, etwa aus Messing, stärker abgetragen werden. Für leise Haushaltsgetriebe, Modellbau, Prototypen und als schnelle Überbrückung, bis ein Originalteil verfügbar ist, sind gedruckte Zahnräder dagegen oft eine sehr gute Lösung.

Häufige Fragen

Halten 3D-gedruckte Zahnräder?
Bei passender Konstruktion und geeignetem Material in vielen Anwendungen ja, besonders bei moderater Last. Ein Spritzguss- oder Metallrad ersetzen sie nicht in jedem Fall – bei hohen Drehmomenten oder Dauerbetrieb sind sie die schwächere Lösung.
Warum empfehlen Sie PA-CF statt Nylon?
Weil wir in der eigenen Werkstatt kein ungefülltes Nylon drucken. PA-CF ist Nylon mit Carbonfasern: steifer und formstabiler, aber weniger schlagzäh. Für stoßbelastete Räder empfehlen wir deshalb PC oder PETG. Muss es unbedingt reines Nylon sein, schreiben Sie uns – wir fragen dann bei unseren Partnerbetrieben an.
Muss ich ein gedrucktes Zahnrad schmieren?
Bei geringer Last läuft es auch trocken. Etwas kunststoffverträgliches Fett verlängert die Lebensdauer und senkt das Laufgeräusch.
Welches Modul ist das kleinste sinnvolle?
Ab Modul 1 sind Ergebnisse zuverlässig. Modul 0,5 ist mit 0,2-mm-Düse machbar, die Zähne sind dann aber sehr fein und empfindlich.
Können Sie auch Schneckenräder oder Kegelräder drucken?
Ja, sofern eine Datei vorliegt oder das Rad nachkonstruiert werden kann. Die Flankenqualität ist hier ausrichtungsbedingt etwas geringer als bei Stirnrädern.
